Простой шкафчик для хранения инструментов

Материалы и инструменты

Для сборки шкафа понадобятся:

• Доски. Самыми оптимальным вариантом является сосна. Что касается количества, то тут стоит ориентироваться на желаемые размеры. Важным моментом является толщина материала. Дело в том, что в шкафу обычно используются не только полочки, но и сами стенки. Соответственно, если планируется на стенках размещать тяжелый металлический инструмент, то доска должна выбираться с максимальной толщиной.
• Фанера. Данный материал используется для создания перегородок. Также из него можно сделать тыльную стенку шкафа, если не планируется хранить тяжелые инструменты или использовать стену в роли «полочки». А вот для дна такие листы не годятся, так как они не выдерживают большой нагрузки. Опять-таки, количество фанеры определяется размерами ящика и перегородками.
• Брус. Лучше всего, если он будет из одного и того же сорта дерева, которое использовалось в досках. Он понадобиться для оснащения шкафа ножками или полозьями. Оптимальный размер – 50х50.
• Металлические уголки. Тут нужны только те элементы, которые используются в строительстве мебели, так как они отличаются повышенной прочностью. Если есть желание сделать шкаф с открывающимися дверьми, то сразу стоит позаботиться и о петлях.
• Шуруповерт. К инструменту понадобятся соответствующие сверла и биты.
• Электрическая пила или ножовка.
• Мебельные шурупы. Но при их покупке сразу нужно озаботиться специальными гайками к ним. Желательно останавливать свой выбор на латунных изделиях, так как данный материал имеет высокую устойчивость к влаге. Особенно это важно для тех, кто планирует размещать свой шкаф на балконе.
• Саморезы. Данные крепежи понадобятся для фиксации вспомогательных креплений. Тут можно обойтись и оцинкованными элементами. Но дополнительно стоит под рукой еще держать и гвозди, хотя некоторые рекомендуют от них отказаться, так как дерево имеет свойство рассыхаться, а значит, крепление со временем ослабнет.

Как только все материалы и инструмент будут на руках, можно приступать к работе.

Простой шкафчик для хранения инструментов

Часто в жизни возникает проблема, когда не можешь быстро найти нужный инструмент в мастерской или доме. Причиной этому зачастую является то, что невозможно запомнить, где ты что оставил, когда инструмента много, а площадь поиска большая. Я уже не говорю о тех случаях, когда инструмент взял и переложил кто-то из родственников.
Чтобы таких проблем не возникало, постройте себе один хороший шкаф, где будет храниться все необходимое. Если вы будете всегда возвращать в него инструмент, когда пользуетесь, у вас больше не возникнет проблем с поисками вещей.

Автор сделал себе такой шкафчик, он имеет 6 выдвижных ящиков. Четыре из них небольшого размера и используются для хранения небольших вещей. А два ящика больших, они размещены в самой нижней части шкафа. Делается все просто, используется клей да винты по дереву, а в качестве материала используется фанера и доски. Совсем не обязательно, чтобы материал был новым.

Материалы и инструменты, которые использовал автор:

Список материалов:

— лист фанеры; — доски; — ручки для ящиков (автор использовал части от водопроводных кранов); — клей и винты для дерева — слайдер для полок (направляющая).

Список инструментов:

— дрель со сверлами; — шуруповерт или отвертка; — зажимы; — масло для пропитки; — плоскогубцы; — циркулярная пила; — строительный уровень; — карандаш, линейка и прочий измерительный инструмент.

Процесс изготовления шкафчика:

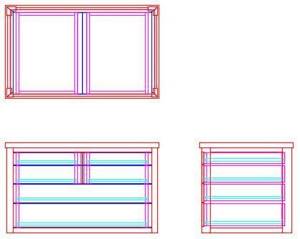

Шаг первый. Дизайн шкафа

Первым делом автор сделал все необходимые замеры и разработал дизайн шкафчика. Мебель была изготовлена из практически бросовых материалов, которые нашел на своем участке автор. По большей части это был дуб и вишня. Само собой, материалы не должны быть сгнившими, треснувшими и так далее.

Шаг второй. Изготавливаем ящики
Ящики делаются очень просто, с них и решил начать автор. Тут понадобиться фанера, а также доски. Досточки нужно нарезать до нужных размеров, на каждый ящик понадобиться четыре заготовки. В нижней части каждой доски вдоль нужно проточить пазы, они будут нужны для того, чтобы установить фанеру. Вырезаем фанеру до нужных размеров, а в досках сверлим отверстия под винты. При желании на пазы можно нанести клей, так фанера будет держаться надежнее, но это не обязательно. Вот и все, полочку можно собирать, просто вворачиваем винты в нужных местах. В завершении шлифуем ящики и красим. Автор использовал краситель под цвет вишни.

Шаг третий. Лицевая часть полочек

Вам понадобятся некоторые материалы для отделки внешней части полочек. Автор для таких целей использовал доски из вишни. Режем их до нужных размеров, шлифуем, а потом просто приклеиваем к полкам. Зажимаем все это дело струбцинами и даем полностью высохнуть.
Когда клей засохнет, вам понадобиться дрель. Просверлите с помощью нее в центре лицевой доски отверстие. Сюда будет вставлять болт или винт, с помощью которого прикручивается рука. Проведите завершающую шлифовку зернистостью 320.
Шаг четвертый. Собираем раму

Раму автор собирает практическую всю на клею, при желании можно использовать дюбели или винты. Для сборки использовались древесные плиты из черешни, доски, а также нетолстые брусочки.
Режем древесные плиты, вам понадобится три части, самая большая задняя и две поменьше боковые. Резать удобнее всего на циркулярной пиле. Также вам нужно будет из досок или брусьев нарезать все необходимые составляющие для каркаса.
Далее, можно приступать к сборке каркаса. Автор сверлит отверстия в нужных местах и собирает каркас винтами по дереву. Для надежности можно также комбинировать это дело с клеем по дереву.

После сборки каркаса можно устанавливать стенки. Просто ставим их на свои места, а потом на углах каркаса делаем прорези. Они должны быть такой глубины, чтобы доходили до древесных плит. В эти прорези можно вставить фанеру или куски древесных плит. Конечно же, эти детали хорошенько смазываются клеем и забиваются на свои места.

Когда клей высохнет, срезаем выступающие части, и всю конструкцию хорошенько шлифуем. В качестве абразива автор использовал наждачную бумагу зернистостью 320.

Шаг пятый. Отделка шкафчика

Для боковых и задней стенки автор использовал не очень качественные материалы. Плиты долго впитывали влагу и визуально выглядели не очень. В связи с этим было принято решение отделать их снаружи. Берем отделочный материал, режем на нужные куски и обклеиваем шкаф снаружи. Используем хороший клей для дерева и струбцины.
Шаг шестой. Устанавливаем слайдеры
Слайдеры (направляющие) у автора покупные, они выполнены из металла. Используя измерительный инструмент, крепим их на ящике с помощью винтов для дерева. Что касается движущейся части, то к ней прикручиваем брусочек. Далее уже этот брусок прикручивается к самим выдвижным ящикам. Сверлим отверстия, вворачиваем винты, ничего сложного. Главное, все делать ровно, иначе ящики будут клинить.
Шаг седьмой. Собираем и устанавливаем ручки
А теперь о самом главном, о ручках. Это главный компонент шкафчика, который при первом взгляде так и говорит, что это шкаф для инструментов. В качестве ручек автор решил использовать ручки от старых кранов. Для сборки одной ручки вам понадобится длинный болт, гайка, три шайбы и кусочек металлической трубки.

Сперва вставляем болт, затем на него надеваем шайбу и трубочку, поверх трубки снова ставим шайбу. Теперь надевается ручка крана, сверху шайба и гайка. Вот и все, ручка установлена, осталось еще 5 штук.

Шаг восьмой. Изготавливаем столешницу
Столешница делается из досок, режем их на нужные по длине куски, а затем склеиваем лесенкой, но именно такой подход использовать не обязательно. После того как клей высохнет, выровняйте столешницу на циркулярке.

В завершении нужно будет сделать окантовку, она подчеркнет внешний вид и укрепит столешницу. Тут вам понадобятся доски, режем их по размеру, а затем крепим к изготовленной плите. В качестве крепления автор использует винты по дереву. В завершении отшлифуйте столешницу, сделайте ее абсолютно гладкой и ровной.

Шаг девятый. Завершающая сборка и финальные штрихи
Чтобы столешница была надежно закреплена, она должна иметь надежную опору. Для этих целей автор прикручивает к верхней части стола опоры из досок. Теперь столешницу можно установить, как это сделать, решать вам, ее можно просто приклеить. Автор прикрутил столешницу изнутри винтами к раме, так надежно. В завершении отшлифуйте свое детище, если оно имеет изъяны, а затем обработайте маслом, лаком или другим покрытием. Масло сделает ваш шкаф максимально природным. Если дерево использовалось плохого качества и плохо выглядит, мебель можно покрасить и потом покрыть лаком.

Вот и все, шкаф готов, теперь у автора на его рабочем столе полный порядок и не придется постоянно искать инструмент.

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Поэтапность сборки

Инструментальный шкаф самостоятельно

Чтобы собрать шкаф для инструментов своими руками, нужны чертежи конструкции.

Их можно создать самостоятельно, а можно просто найти интересный вариант в интернете.

В первом случае подойдет и простой эскиз.

Главное определить для себя размеры задней и боковых стенок, а также уделить внимание параметрам крышки и поддона.

Тут главное не забывать, что планируя полки, стоит помнить о толщине досок, которые «съедят» определенную часть пространства.

Для создания ящика под инструменты необходимо выполнить следующие действия:

• Для изготовления ножек, брус распиливается на 4 одинаковых кубика (50х50х50). Рекомендуется их зафиксировать на полозья из того же самого материала. Сами же полозья крепятся перпендикулярно сторонам шкафа, которые обозначают длину.
• Далее проводится обработка всех деревянных элементов. Для таких целей используется антигрибковый раствор. Он поможет защитить древесину от гниения и плесени. Как только покрытие высохнет, все детали покрываются грунтовкой для дерева, а когда и этот слой высохнет, используют «Аквастоп». НО! Такие работы выполняются только с обструганными досками, причем желательно, чтобы все материалы заранее были разделаны на необходимые по размерам части.
• Первое что собирается в шкафу – каркас. Согласно чертежу, доски подгоняются по параметрам, после чего собирают боковые стенки, дно и крышку. В случае не широких элементов, допускается использовать две совмещенных доски, но главное проконтролировать отсутствие щелей на стыках. Фиксацию проводят при помощи саморезов. Таким образом, должен получиться внешний каркас на временном крепеже.
• Теперь приступают к основной фиксации. Для этих целей, посредством мебельных уголков закрепляют все стыковочные места. Тут также сначала используются саморезы или гвозди. Далее вкручиваются мебельные винты с гайками, предварительно в нужных местах высверлив соответствующие отверстия. Самым сложным этапом является просверливание отверстий в конце хода в полках, крышке и дне. В итоге получится, что их торцы будут иметь просверленные отверстия. ВАЖНО! Длину сверла подбирают под длину винта.
• Теперь приступают к ножкам. К дну ящика, с обратной стороны, крепят брус по типу полозьев. Тут нет необходимости для сверхпрочного крепежа, поэтому можно обойтись простыми саморезами. Далее к ним по углам монтируют заранее приготовленные ножки.
• Что касается ящиков, то эту работу проводят путем сбивки рамки нужной формы и размера, где снизу приколачивают дно. Если нужны полки, с внутренней стороны выполняют пропилы, где будут устанавливаться перегородки. Их можно сделать из фанеры.

При желании к такому ящику можно приделать дверцы, после чего все изделие покрывают лаком.

Видео с простыми шкафами своими руками

Собрав шкаф обязательно обработайте дерево антисептиком, можно покрыть бесцветным лаком или пропиткой!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

← Предыдущий пост

Следующий пост →

Располагаем инструменты

Выше было описано, как создать простой короб, но чтобы его удобно использовать, его внутреннее пространство должно быть эргономично. Для таких целей организовывают полочки, ящики и навесные крючки. Этот вопрос можно решить таким образом:

• Верхнее отделение. Для создания полочек можно использовать все те же доски, которые закрепляются внутри каркаса. Их допустимо фиксировать на уже готовые крючки или просверлив в торцах отверстия (с внешней стороны ящика), посадить на саморезы. Такие полки спокойно выдерживают вес мелких инструментов или коробок с гвоздями и шурупами.
• Нижняя часть. Для удобной эксплуатации, лучше всего в нижнем отделении делать только одну полочку. На нее можно класть более массивные инструменты. Если есть желание, то тут можно установить раскладной столик.

Читать также: Прибор для измерения кривых линий на карте

Также есть вариант крепежа инструментов на стенках. Сразу стоит сказать, что все тяжелые элементы должна располагаться в центральной части, а вот на дверцы (если таковые есть) вешают более легкий инструментарий.

Схема сборки шкафа

Обычно для этого используют петли, гвозди или другие элементы, но можно разместить и коробочки. Чтобы они всегда оставались на своих местах, их сажают на клей или на саморезы.

Количество и форма внутреннего наполнения ящика напрямую зависит от потребностей. Чем больше имеется строительного материала, тем больше полочек и отделений нужно создавать.

Выбор места и подготовка к изготовлению

Первое, что нужно будет сделать, это выбрать место для шкафа. Книги тоже требуют соблюдения по отношению к ним элементарных правил гигиены. Бережное хранение библиотеки подразумевает ее расположение подальше от источников тепла и вне зоны попадания прямых лучей солнца. Иначе бумажные волокна станут хрупкими и ломкими. Избыточная влажность тоже может нанести непоправимый вред, поэтому книжный шкаф нужно устанавливать как можно дальше от кухни и ванной комнаты.

Когда место выбрано, определяются с размерами и видом будущей конструкции. Она может быть открытого типа или закрытого, то есть иметь дверцы на фасадной части. Для хранения книг рекомендуется остановиться на втором варианте как более надежно предохраняющем их от пыли, избыточной влажности и перепадов температуры в комнате.

Схема сборки шкафа со съемными полками.

Дверцы могут быть выполнены из дерева, но большую изящность и красоту шкаф получит, если оснастить его затемненными стеклами. Модели шкафов бывают различными: встроенными, модульными или угловыми.

Впервые сделать своими руками книжный шкаф лучше, используя наиболее простую конфигурацию и недорогие материалы.

Весь процесс изготовления можно разбить на следующие этапы:

• создание чертежа;
• заказ раскроя ДСП и МДФ;
• заказ тонированных стекол для фасадов;
• доставка материалов;
• просверливание сборочных отверстий;
• наклейка мебельной кромки;
• сборка конструкции;
• установка фасадов и стекол.

Совершенствуем ящик для инструментов

В зависимости от того, где будет располагаться шкаф с инструментами, на балконе или в кладовке, своими руками можно сделать и его освещение. Это значительно повысит удобство эксплуатации. Есть несколько вариантов решения такого вопроса.

Для тех, кто разбирается в электричестве, можно предложить автоматическую подсветку. В ящике выполняют разметку будущих осветительных приборов и вырезают под них отверстия, чтобы была возможность установить основание.

Желательно чтобы изделие уже стояло на своем месте, так как следующим этапом будет выбор длины электрокабеля. Его при помощи шурупов фиксируют на стене или потолке, после чего укладывают в крышку и закрывают. Далее следует последовательное подключение подсветки к кабелю – сначала фаза, потом «ноль».

ВАЖНО! Любые работы с проводами и прочими элементами проводятся только при выключенном электричестве. Теперь в основание вкручивают лампы и проверяют работу.

Галогенные лампы. Такой вариант подойдет для большого ящика, с целью освещения его полок. Обычно такие наборы продаются готовыми комплектами, состоящими из:

• выключателя
• трансформатора
• галогенных ламп
• коннектора
• проводов

Изначально проводится разметка освещения, после чего электродрелью с фрезой делают отверстия (0,5 см). После этого фрезу переворачивают и доделывают точки.

Если этого не выполнить, то есть риск, что инструмент может серьезно повредить древесину, из-за чего придется переделывать полочку или дверцу.

Согласно схеме, на полу все элементы соединяются в единую цепочку, после чего лампы подсоединяют к трансформатору и проверяют работу. Для параллельного подключения используют колодки и клеммы.

Чтобы такая подсветка полноценно работала, стоит запомнить следующие важные моменты:

• показатели мощности трансформатора должны быть на 5% выше, чем суммарная мощность самих ламп
• минимальная сила на выходе из трансформатора – 12 вольт
• обращать внимание на показатели рабочего напряжения самих светильников
• чтобы подсветка хорошо работала, максимальная длина кабеля не должна превышать 2-3 м
• трансформатор монтируют в таком месте, чтобы он не нагревался от других источников (батарея, обогреватель и т. д.)

Мини-мастерская с подсветкой

Пожалуй, самый простой способ оснастить свой ящик для инструментов светом.

Но это не значит, что такой свет будет малоэффективным.

ЛЭД-ленты продаются в катушках, при этом можно покупать определенный метраж или же взять одну катушку, в которой сразу отмерено 5 метров.

Дополнительно еще понадобятся вилка и провод, чтобы всю систему подключить к электросети, а также блок питания и контроллер.

Работа имеет следующие этапы:

• сначала соединяются блок с кабелем, а затем к питанию подключают и контроллер
• 4 разноцветных провода контроллера соединяют с аналогичными цветами на ленте посредством паяльника или клеммных колодок
• для проверки, вилку подключают к розетке и смотрят, все ли лампочки горят
• каждая лента с обратной стороны имеет клейкую основу, которая прикрыта защитной пленкой – постепенно ее снимая, ленту наклеивают в необходимых местах освещения ящика

При желании можно приобретать разноцветную ленту. Что касается силы освещения, тот тут все зависит от плотности лампочек на 1 кв. м. – чем их больше, тем ярче свет.

На самом деле сделать освещение в ящике для инструментов не так уж и трудно.

Шкаф из бруса своими руками. Делаем шкаф из дерева своими руками

Деревянная мебель всегда пользовалась заслуженной популярностью. Она прочна, долговечна и может прослужить более 100 лет, не теряя своих качеств. Что немаловажно, деревянная мебель выглядит красиво и престижно. Именно эти факторы зачастую становятся стимулами в решении о покупке данной мебели. Но покупать вовсе не обязательно, ведь сделать ее своими руками не так сложно, как кажется. В данной статье будут рассмотрены необходимая информация и процесс изготовления шкафа из дерева своими руками.

Шкаф имеет неповторимый дизайн.

Преимущества создания шкафа из дерева своими руками

Изготовление мебели своими руками имеет немалое количество преимуществ:

• качественные материалы подбираются лично и обходятся значительно дешевле, чем материалы от фабрики под заказ;
• сделать шкаф из дерева своими руками не очень сложно, так как дерево легко обрабатывается;
• получить желаемый результат довольно просто при наличии необходимых инструментов;
• изготовление мебели может также принести моральное удовольствие и стать творческим хобби, потому как приятно самостоятельно добиваться поставленной цели.

Он поможет разместить все необходимые вещи в комнате, а своей самобытностью внесет нотку экстравагантности в гостиную.

Для изготовления такого шкафа понадобятся плиты фанеры или доски.

При правильной технике исполнения, изготовленный самостоятельно предмет интерьера внешне может быть даже лучше фабричной мебели.

Мебель из массива может представлять собой любые конструкции, которые должны выдерживать большой вес.

Для установки регулируемых ножек в нижней части шкафа высверливаются отверстия.

Как определиться с дизайном и конструкцией?

Модель шкафа подбирается в зависимости от места его расположения и от необходимых технических характеристик (вместимость, ширина и т. п.), а дизайн и конструкция зависят от общей стилистики помещения и назначения шкафа (хранение одежды, посуды, книг или иных вещей).

1. Для небольших комнат шкафы-купе являются наиболее удобными за счет раздвижных дверей, они изготавливаются под определенные масштабы помещения, и могут быть установлены даже на самых узких пространствах, таких как коридор. Необходимую фурнитуру можно приобрести в строительном магазине и поиск материалов сейчас не проблема.
2. Для спальни отлично подойдет большой и вместительный шкаф, где будут использованы множество полок, ящиков и несколько штангами для вешалок. Они могут быть оснащены стеллажами, створками с нужным количеством дверей, выдвижными конструкциями и дверьми (шкафы-купе). Нельзя забывать учитывать общее оформление пространства, которое станет основой для выбора дизайна шкафа.
3. Для кухни также пользуется большим спросом мебель из натурального дерева. Кухонный гарнитур состоит из большого количества выдвижных ящиков и маленьких шкафов с дверцами. Чтобы соорудить шкафы для кухни потребуется много материалов и сил, но результат может оправдать ожидания.
4. В детской комнате хорошо будет смотреться мебель ярких и жизнерадостных тонов. Шкаф может быть украшен зеркалами, рисунками и орнаментом. Важны и дополнительные полки для игрушек. Также необходимо узнать пожелания ребенка, ведь шкаф конструируется именно для него.
5. Для ванной комнаты подойдет небольшой шкаф с несколькими полками. На нем может находиться зеркало. Сделать такую конструкцию не составит особого труда тем, кто хоть немного знает азы столярного мастерства.

Несколько советов напоследок

Конструкция самодельного ящика настолько проста, что с ней может справиться даже начинающий мастер. Главный плюс – тут нет необходимости использовать дорогостоящие инструменты. Но есть ряд рекомендаций, которые значительно облегчат эксплуатацию такого изделия:

• не стоит сразу же все пространство оснащать полочками, так как со временем может возникнуть необходимость его расширять
• когда в доме есть много тяжелых инструментов, для которых строится шкаф, то его нужно дополнительно усиливать алюминиевыми уголками
• портативный ящик всегда удобен, так как есть возможность не только менять его месторасположение, но и брать с собой на дачу
• при самостоятельном изготовлении, еще на этапе чертежей можно спокойно добавить какое-либо функциональное отделение

Ящик для инструментов своими руками – не только организованное место хранения для инструментария, но и повод гордиться собой.

Как сделать тумбу для инструментов самостоятельно, можно посмотреть на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

Инструменты имеются в любом доме. Особенно если в нем есть мужчина, который любит и умеет что-то мастерить своими руками. Тогда инструментов просто неимоверное количество. Ведь в хорошем хозяйстве все пригодится.

Схема установки крепежей и крепления полок.

Молоток, отвертку и пассатижи, которые часто используются для элементарных работ, можно разместить где угодно.

Но для большого количества инструментов требуется хороший и удобный шкаф. Он должен вмещать весь инструмент и к тому же не занимать слишком много места.

Для этих целей приспосабливают шкафы, тумбочки, сундуки. Развешивают инструмент на стене в коридоре или застекленном балконе.

Схема сборки навесного шкафчика для инструментов.

Можно, конечно, использовать все это. Но шкаф для инструмента своими руками сделать совсем несложно. И это оптимальное решение. Ведь в этом случае он будет идеально приспособлен для нужд домашнего мастера.

Читать также: Как правильно зарядить акб авто

Существует замечательный вариант такой мебели, который представляет собой шкаф с двумя створками. Створки распахиваются, а в средней части шкафа имеется откидной столик. Его удобно использовать для работы. В шкафу можно смонтировать отдельное освещение, что еще больше увеличит комфорт. В закрытом виде он занимает совсем немного места, поэтому его можно установить и в небольшой городской квартире. Например, на лоджии. Такая мебель удовлетворит нужды самого придирчивого мастера.

Инструментальный шкаф своими руками (установка дополнительного ящика на шарнире)

Сама идея крутилась в голове довольно долго, но так как под боком не было необходимого материала, то приходилось постоянно откладывать её реализацию. А вот после постройки этих полочек и стеллажей, осталось довольно много разнообразных огрызков ДСП. Собственно после этого решил сколотить небольшой ящик в инструментальный шкаф, чтобы он выдвигался при необходимости, то есть был на шарнире. Изначально это был обычный стенной шкаф в квартире, переделанный со временем под инструментальный. Можно было бы, его тупо завесить глубокими полками от дальней стенки, до самой двери, и больше не париться. Но у глубоких полок есть один большой минус, они со временем захламляются так, что становится тяжело добраться до дальнего угла, чтобы достать что нибудь очень нужное. А по закону подлости, всё нужное, как правило лежит в дальнем углу.

Поэтому в этом шкафу решил просто навесить много маленьких и не очень глубоких полочек под конкретный инструмент или материал. На фотках ниже видно что из этого получилось. Навешивал их в средней части шкафа, в основном под болты, саморезы и электроинструмент, чтобы под ними осталась большая выдвижная полка, а под ней отсек для компрессора и малярки. Так же по краям шкафа, была встроена пара ниток подсветки, которая включается при открытии двери.

На фото ниже видно что после этого апгрейда, осталась неиспользуемая пустота посерёдке шкафа. Вот на это место, я и решил пристроить небольшой выдвижной ящик, увеличив тем самым полезную площадь для разнообразного инструментального барахла.

Это собственно огрызки дсп из которых буду собирать ящик.

Как то так он выглядит в итоге. Скручен на обычные саморезы и железные уголки.

Предполагалось отводить его в сторону, как обычную дверь. Но так как этот ящик будет расположен несколько глубже, относительно дверной коробки шкафа, то пришлось соорудить вот такие вот петли, чтобы с их помощью можно было выдвигать ящик из шкафа.

Собственно, уже прикрученный на своё место ящик. На первый взгляд, всё вроде замечательно, но стоило открыть его, как все эти петли начинали идти на излом. И в итоге этот ящик висел по диагонали и это учитывая то, что в нём ещё не было инструмента.

В общем пришлось отказаться от этих мебельных петелек и попросить друзей, сварить нечто по мощнее. В итоге получилась вот такая петля из толстого листового железа, кругляка, гаек и уголка, на которой теперь можно смело повеситься, а она даже не прогнётся

Так как вся масса ящика с инструментами, будет приходится на нижнюю часть этого шарнира, то в верхней части шарнира, уголок выполнен из тонкой полосы, ибо нагрузки там минимальны.

Здесь виден картонный шаблон по которому отмеривались размеры шарнира, чтобы ящик мог свободно погружаться в шкаф.

Так же было вырезано основание из листового железа, на котором будет вращаться ящичек.

Переносим отметку отверстия под штырь, с картонного шаблона на лист железа и рассверливаем.

После чего, прикручиваем эту железяку к основанию ящика.

В завершении, слегка смазал солидолом все трущиеся поверхности этого шарнира, надел этот ящик на штырь нижней опоры и закрепил его, привернув верхний край петли, к ящику. На этой мощной петле, ящик теперь легко и без особых усилий, вращается одним пальцем.

На тыльной стороне этого ящика, прикрутил фрагменты оцинкованных полосок, которые выполняют роль подпружиненных держателей, удерживая негабаритный инструмент ввиде разнообразных ножовок по дереву и металлу.

Немножко видео в котором этот ящик в действии.

К сожалению пока не стал окончательно обживать этот ящик, встраивая в него разнообразные стаканчики и ячейки для рожковых ключей, отвёрток, свёрл, молотков и прочего инструмента, ибо способ открытия этого ящика со временем разонравился. Сама идея не плоха, но только если дверь открывается редко или автоматически. А так, при каком нибудь незначительном ремонте в квартире, порой приходится по десятку раз, соваться в этот шкаф и терять драгоценное время на выдвигание из него ящика Сейчас в планах перенести этот ящик на дверь, чтобы при открытии всего лишь одной двери, весь инструмент был бы, как на ладони, то есть в одно движение руки. Но для этого надо менять саму дверь, так как эта очень старая, рыхлая (ДСП), слегка изогнута и со слабыми петлями.

Написать сообщение автору Автор: Nikolay Golovin — — — — — — — — 12.07.2013

Другие странички сайта

При копировании материалов с сайта, активная обратная ссылка на сайт обязательна. Автор: Nikolay Golovin / Мой хостинг-провайдер BeGet.ru 12 04 2012

Список материалов

Для этого нужны:

• сосновые доски;
• фанера;
• деревянные бруски;
• ножовка, молоток, гвозди, шурупы;
• металлические уголки;
• шарниры и прочая фурнитура.

Прежде чем начать изготовление шкафа, нужно определиться с его расположением в доме и, соответственно, с размерами. Например, есть свободное место — два метра вдоль стены. Если центральная часть шкафа будет шириной в 100 см, то створки должны быть по 50 см. Раскрываясь, они и займут эти 2 метра свободного пространства. Высота, к примеру, будет тоже 2 метра. Все, размеры определены.

Теперь нужно взять приготовленные пиломатериалы и распилить их по размерам. Заднюю часть шкафа, как и заднюю (и в то же время переднюю) часть его распахивающихся створок можно сделать из толстой фанеры. Боковые стенки изготавливаются из досок. Между собой доски можно соединить металлическими уголками.

Схема устройства стеллажа.

В итоге такой работы получаются как бы три одинаковых коробки прямоугольной формы. Теперь задача состоит в том, чтобы створки прикрепить на шарнирах или петлях к центральной части так, чтобы они легко открывались и закрывались. Но прежде чем это сделать, нужно закрепить на стене центральную часть изделия. Здесь важен качественный крепеж, так как, учитывая то, что в шкафу будет откидываться стол, на него будет приходиться большая нагрузка. Крепить шкаф нужно непосредственно к стене при помощи металлических уголков. Уголки крепятся к доскам. В стене предварительно сверлятся отверстия, в которые забиваются чопики.

После того как центральная часть изделия будет закреплена, можно монтировать стол. Он представляет собой деревянную доску, которая опускается на петлях в нижнюю часть шкафа. Снизу, на столешнице, закрепляются 1 или 2 откидные ножки. То же на петлях. Петли можно использовать дверные. Но они должны быть достаточно массивными и закрепляться прочно. Столешница не должна быть слишком большой, чтобы не увеличивать нагрузку на шкаф. В сложенном положении под ней еще должно оставаться свободное место.

Следующим этапом работ будет крепеж открывающихся створок. Их нужно подогнать так, чтобы ход был плавным и они идеально подходили по размеру. Для фиксации створок в открытом состоянии на стене можно предусмотреть специальные крепежи.

Изготовление шкафа

После того как с выбором цвета ДСП вы определитесь, необходимо будет распилить материалы, согласно сделанному вами проекту. По этому поводу можно сказать лишь то, что эту часть работы должны выполнить специалисты. Обычно при покупке ДСП вы можете сделать заказ на распиливание в том же магазине. Если хотите сэкономить на этом и распилить материал с помощью лобзика, следует быть готовым к тому, что могут получиться сколы.

После того как этот этап работ будет закончен, самое время заниматься выбором фурнитуры для шкафа. Прежде чем сделать это, выберите тот тип системы, который будет использоваться для открывания и закрывания дверей. На данный момент проблемы возникнуть не должно, можно выбрать из большого количества самых разных вариантов. Сюда можно включить, движение вверх, вниз, в стороны, а также систему купе.

Просчитав, сколько всего будет полок, а также дверей в шкафу, не забудьте приобрести и необходимое количество конфирматов, такие детали как направляющие для ящиков, а вместе с тем и про держатели для полок не стоит забывать.

Крепеж инструментов

Чертежи деталей шкафа для инструментов.

Следующим важным моментом в изготовлении такого шкафа является крепеж в нем различных инструментов. Ведь именно для этого он и был создан.

Разумеется, что весь тяжелый инструмент должен располагаться в центральной части, которая надежно закреплена на стене.

В дверцах, как подвижных частях, располагаются более легкие вещи. Можно в полной мере использовать свою фантазию для того, чтобы все было под рукой и инструментом было удобно пользоваться.

Например, на дверцах можно закрепить металлические или пластиковые коробочки с разной мелочью: гвоздями, шурупами, болтами и т. д.

В самом низу центральной части можно предусмотреть крепления для тяжелого инструмента, например перфоратора или болгарки.

Монтаж освещения

Конечно, можно устанавливать и переносную настольную лампу с креплением «прищепкой». Но гораздо лучше провести отдельное освещение для такого шкафа. Помимо светильника, можно предусмотреть и розетку, расположенную так, чтобы туда удобно можно было включать электроинструмент. При желании можно даже провести отдельную линию от распределительного электрического щитка. Линию нужно подключать через автомат аварийного отключения.

Ну вот, шкаф для инструментов готов. Осталось только уделить внимание внешней отделке, для того чтобы в закрытом состоянии он хорошо вписывался в интерьер помещения. Не нужно забывать и о дверных ручках. Если в доме есть маленькие дети, можно предусмотреть защелку или замок.

Такой шкаф очень удобен. Он не только позволяет хранить большое количество инструментов и всего того, что может пригодиться домашнему мастеру, но и представляет собой мини-мастерскую с электричеством и небольшим столиком.

Прочитав этот материал, вопрос о том, как сделать шкаф, чтобы разместить в нем домашний инструмент, отпадает сам собой. Ведь описание довольно подробное.

Как сделать что-то самому, своими руками – сайт домашнего мастера

ОТЛИЧНЫЙ ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И РУКОДЕЛИЯ И ВСЕ ДЛЯ САДА, ДОМА И ДАЧИ БУКВАЛЬНО ДАРОМ – УБЕДИТЕСЬ САМИ. ЕСТЬ ОТЗЫВЫ.

Ничто не заменит мобильный шкаф-комод, помогающий организовать хранение и навести порядок в мастерской. Он вместит инструменты, которыми вы часто пользуетесь, и они будут всегда под рукой, но его можно легко убрать в сторону или подкатить к рабочему месту. Есть ли у него недостатки?

Большинство массивных и прочных коммерческих моделей продаются по заоблачным ценам. Но вы можете сделать такой шкаф-комод сами, взяв несколько листов берёзовой фанеры и доступную фурнитуру. Обустройте его в точном соответствии с вашими потребностями и получайте удовольствие от восхищения собственной работой каждый раз, когда будете выдвигать ящик.

ИНСТРУМЕНТ ДЛЯ ДОМА И САДА, РУКОДЕЛИЯ И ПР. ЦЕНЫ ОЧЕНЬ НИЗКИЕ

Сооружение корпуса шкафа для инструментов

1. Начните с выпиливания деталей верхнего корпуса: боковых стенок А, верхней и нижней панелей В и задней стенки С по указанным в «Списке материалов- размерам. Отшлифуйте все детали наждачной бумагой № 220.

Прикрепите боковые стенки шурупами к верхней и нижней панелям (рис. 2, фото А). Проверив прямоугольность сборки, добавьте заднюю стенку и закрепите шурупами.

Читать также: Как сделать самодельный снегоход из мотоблока

2. Выпилите царгу D верхнего корпуса. Нанесите клей на одну кромку детали и приклейте к нижней панели В, выровняв спереди (рис. 1).

3. Выпилите боковые стенки Е, верхнюю и нижнюю панели F, заднюю стенку G и царгу Н для нижнего корпуса. Соберите нижний корпус в таком же порядке, как верхний.

4. Из материала толщиной 25 мм выпилите четыре угловые бобышки и приклейте их снизу к углам нижней панели F (рис. 1).

Прижимая заготовку стенки ящика к деревянной накладке, регулируйте положение продольного упора, чтобы выровнять пласть заготовки с внешней стороной диска. Так как пропилы не сквозные, можно безопасно использовать продольный упор в роли ограничителя при формировании пазов в боковых стенках J, К. Сдвинув продольный упор вплотную к диску, но не препятствуя свободному вращению, выпилите фальцы вдоль торцов передних и задних стенок.

Изготовление шкафа из массива сосны в домашних условиях: пошаговая инструкция

Эта порода имеет мягкую структуру, поэтому легко поддается любой обработке. Не гниет. Натуральное массивное сырье хорошо влияет микроклимат в помещении.

Сосновый шкаф отлично впишется в такие стили интерьера, как:

Но прежде чем приступить к работе, стоит подготовить наглядный чертеж будущей конструкции, где будут расписаны размеры всех деталей, изображен каркас с расположением внутренних полок.

Размерная схема каркаса шкафа

С помощью такой схемы выполняется расчет количества материалов, подбивается общая смета затрат.

При покупке сырья стоит обратить внимание на:

• однородность рельефа древесины;
• отсутствие прослоек, сучков;
• плотное расположение годичных колец.

В противном случае сосна будет недостаточно прочной, что в разы снизит срок службы изделия.

Какие материалы и инструменты понадобятся

Нужно заранее подготовить:

• ручную или электропилу;
• рулетку;
• шлифовальную машину;
• молоток;
• столярную плиту;
• металлические уголки;
• дюбели, саморезы, гвозди;
• мастику;
• лобзик;
• электродрель со сверлом по дереву;
• стамеску;

• шуруповерт;
• уровень и угол для измерения наклона;
• лак;
• строительный степлер;
• брус сосны 40*40 мм;
• цельные доски;
• листы ДСП, фанеры;
• рейки.

Выбираем необходимую фурнитуру

Следует продумать, как в шкафу будут открываться двери: раздвижным способом, распашным или использоваться телескопические направляющие.

ручки для дверей, ящиков гардероба;

ножки;

трубу-держатель;

зеркало (по желанию).

Для экономии денег допускается использование фурнитуры от старой мебели.

Подготовка деталей изделия

Части каркаса можно вырезать вручную. Другой вариант – составить индивидуальный заказ, и мастера вырежут вам детали согласно предоставленному чертежу.

Конечно, самостоятельная резка со шлифовкой – процесс трудоемкий, но экономит семейный бюджет.

Рассмотрим изготовление шкафа размерами 1,8 м*1,5 м*0,5 м (высота*ширина*глубина) с распашными дверями.

Для верхней и нижней рамы в общей сложности потребуется по 4 м соснового бруса, вертикальных стоек – 7,2 м.

На заднюю стенку, верх, пол отмеряем лист ДСП или плотной фанеры.

Сборка

Руководство по сборке выглядит так:

1. Из бруса собирается задняя, передняя рама. Части соединяются между собой саморезами. Для придания жесткости по углам монтируют уголки.
2. Устанавливаются поперечные брусья.
3. Из листов ДСП вырезается пол, верх шкафа и задняя стенка. Их крепят к брусьям степлером.
4. Сразу устанавливается полка из доски, которая будет делить шкаф на две части, фиксируется саморезами.

5. На следующем этапе монтируются направляющие под полки из реек на саморезы, устанавливаются заранее нарезанные и отшлифованные из досок полки. Их длина не должна быть больше глубины шкафа. Чтобы они не выскакивали из пазов, лучше их также посадить на саморезы.
6. Далее формируется рама для дверей из бруса. Части соединяются гвоздями и уголками. Для усиления рекомендуется поставить перемычку по диагонали.
7. Выполняется обшивка рамы доской, фанерой либо вагонкой.
8. Крепятся ручки, наличники, петли.
9. Монтируются завесы. Навешиваются двери.
10. Во второй части шкафа на крепления ставится труба-держатель под плечики.
11. Устанавливаются ножки.

По» завершении проверяется работа дверок, отсутствие зазоров между деталями.

Шкафчик меньших размеров можно сделать настенным, а для экономии места встроить на балконе или застекленной лоджии.

Покрытие изделия лаком

Подчеркнуть красоту натурального дерева можно, покрыв его лаком.

Описание этой обработки лучше рассмотреть поэтапно:

Поверхность аккуратно шлифуют машинкой.

Заметные щели, проблемные места шпаклюют в тон древесины.

Как только шпаклевка застынет, ее нужно также отшлифовать.

После этого следует приступать к лакированию. Жидкость наносят на дерево небольшой кисточкой или губкой. Делать это лучше в два слоя.

Дождавшись, когда лак высохнет, поверхность полируют.

Фото: процесс лакировки древесины

Любители антикварного стиля могут своими руками оформить шкаф под старину, добавив дереву возраста искусственным путем.

Данные статьи будут полезны

:

На даче такой мебелью обставляют террасы, веранды. Она хорошо впишется в стиль прованса, кантри, если при этом правильно подобрать ткань для штор и другие детали.

Кроме того, изделие можно окрашивать в цвета, близкие к натуральным, или обрабатывать восковой мастикой.

Изготовьте детали ящиков

1. Выпилите боковые стенки J, К и передние/задние стенки L, М для больших и малых ящиков. Подготовьте также обрезок толщиной 12 мм для настройки и отложите его в сторону.

Краткий совет! Хотите добавить перегородки? Сделайте на внутренней стороне передних и задних стенок L, М пазы шириной 6 и глубиной 3 мм. После сборки ящиков вставьте в них полосы из 6-миллиметровой фанеры.

2. Установите в пильный станок наборный пазовый диск толщиной 6 мм и противоскольный вкладыш. Закрепите на продольном (параллельном) упоре деревянную накладку. Поднимите диск до высоты 6 мм и зафиксируйте продольный упор на расстоянии 6 мм от диска. Выпилите пазы на боковых стенках J, К (фото В и С, рис. 2).

3. Придвиньте продольный упор вплотную к диску, оставив минимальный зазор, чтобы диск можно было вращать рукой. Возьмите приготовленный ранее пробный обрезок, выпилите фальц вдоль кромки и проверьте, как входит сформированный гребень в пазы боковых стенок (рис. 2а). Если необходимо, отрегулируйте положение продольного упора, затем выпилите фальцы на передних и задних стенках L, М (рис. 2, фото D).

4. Выпилите по указанным размерам днища N, О. Отшлифуйте их и внутренние стороны всех стенок J, К, L, М наждачной бумагой № 220. Нанесите клей на торцевые гребни передних и задних стенок, а также в шпунты для дна, затем соберите ящики.

Краткий совет! Склеив и зафиксировав ящики, измерьте их диагонали, чтобы убедиться в прямоугольности. Аля устранения перекоса регулируйте давление струбцин, пока диагонали не сравняются.

Деревянный шкаф-буфет своими руками

1. Дверные створки сделаны из досок шириной 10 см. Для сборки просверлить в продольной стороне доски отверстия (диаметр 10 мм). Затем вставить маркер для дюбелей и плотно сдвинуть обе доски. В отмеченном таким образом месте противоположной доски просверлить отверстие диаметром 10 мм и приклеить шпонку.

2. Затем нанести на продольные стороны клей для дерева и сжать их струбциной, пока не застынет клей.

З. Для соединения дверной створки и доски опалубки определить местоположение шарнира.

4.Отмеченный участок вырезать рашпилем, чтобы шарнир можно было вставить заподлицо с краем.

5.В полученную выемку ввинтить шарнир.

6.Соединенную с дверной створкой доску привинтить к раме буфета.

Деревянный кухонный фасад с узором в виде ромбов очень хорошо подходит к стилю загородного дома

Монтаж ящиков

1. Положите большой ящик К/М/О набок. Расположите одну выдвижную направляющую на боковой стенке К вровень с нижним и передним краями и закрепите узкую ящичную часть шурупами (фото Е). Краткий совет! Аля крепления направляющих к ящикам вворачивайте шурупы в одни и те же продолговатые отверстия-прорези, чтобы упростить дальнейшую регулировку. Проделав эту операцию со всеми ящиками, отделите корпусные части выдвижных направляющих.

2. Острогайте планку до толщины 8 мм и отпилите от неё проставку длиной 380 мм. Затем выпилите две дополнительные проставки такой же длины из 6-миллиметровой фанеры шириной 160 и 59 мм.

С помощью 8-миллиметровой планки закрепите на боковых стенках обоих корпусов А, Е нижние пары направляющих (рис. 3, фото F). Установите остальные корпусные части направляющих в нижний корпус (фото G). Затем проделайте то же самое с верхним корпусом, но теперь для выравнивания направляющих вставляйте между ними проставку шириной 59 мм.

З. Из 19-миллиметровой берёзовой фанеры выпилите фальшпанели Р, Q. Отпилите от кромки доски полоску толщиной 2 мм и разделите её на короткие отрезки, чтобы использовать в качестве проставок.

Вставьте малые ящики J/L/N в верхний корпус. Наклеив полоски двухстороннего скотча на заднюю сторону, прикрепите фальшпанели Р к передним стенкам ящиков, начав с нижнего (фото Н). Затем повторите эти же действия с ящиками нижнего корпуса.

4. Закрепите ручки-скобы, выровняв их по центру фалыипанелей Р, Q (pnc. 2). Положите нижний корпус на заднюю стенку и прикрепите 100-миллиметровые колёсные опоры к бобышкам I (рис. 5). Закрепите шурупами задние стенки С, G.

Ящичные части направляющих крепятся к боковым стенкам К 12-миллиметровыми шурупами с цилиндрической головкой. Для правильной установки второй направляющей запомните направление открывания.

Подложив снизу 8-миллиметровую планку, выровняйте корпусную часть направляющей и прикрепите шурупами к корпусу, отступив спереди 19 мм.

Поставьте полосу фанеры шириной 160 мм на нижнюю направляющую, закреплённую на боковой стенке Е, и определите с её помощью положение двух других направляющих. Проделайте то же самое на противоположной стенке.

Прикрепите фальшпанели Р, Q к ящикам двухсторонним скотчем, вставляя 2-миллиметровые проставки для выравнивания зазоров. Разметьте и просверлите монтажные отверстия для установки ручек-скоб.

1. Выпилите кронштейны R, основание S и панель лотка Т. Прикрепите кронштейны к кромкам основания шурупами (рис. 4). Выпилите бортики U и сделайте на их концах скосы, подгоняя длину к размерам панели.

Приклейте бортики па место вровень с нижней стороной панели. Когда клей высохнет, прикрепите лоток T/U шурупами к сборке основания R/S, выровняв с задней стороной. Окончательно отшлифуйте сборку наждачной бумагой № 220 и прикрепите шурупами к боковой стенке К нижнего корпуса (рис. 5).

2. Удалив выдвижные направляющие и ручки-скобы, нанесите отделочное покрытие. Мы применяли полиуретан, нанося три слоя тампоном с промежуточной шлифовкой наждачной бумагой № 800. Когда покрытие высохнет, снова установите на место фурнитуру. Затем наведите порядок в мастерской и уложите инструменты в выдвижные ящики.

Шкаф-ниша своими руками – фото

Сборка конструкция стены-шкафа

1.На рейках (34,4 х 5,8 см) для каркаса полки отметить отверстия для просверливания.

2. По разметке просверлить переднюю рейку сверлом Форстнера (15 мм), заднюю рейку – сверлом по дереву (10 мм).

3. Затем обе рейки привинтить к поперечине (4,5 х 70 мм). Определить точное местоположение поможет направляющая и фиксация струбциной.

4. Для встроенных светодиодных светильников просверлить верхних досках (19 х 3,8 см) ниш монтажные отверстия с помощью фрезы для круглых отверстий (диаметр 58 мм). Чтобы облегчить выпиливание отверстий, сначала следует просверлить с одной стороны до половины, а затем сверлить с тыльной стороны доски.

5. Чтобы обеспечить равномерные интервалы между держателями для полок, целесообразно использовать сверлильный кондуктор. Можно просверлить ряд отверстий или выполнить отверстия только в местах установки стеклянных полок.

6 После того как выполнены все отверстия, отдельные детали полки следует окрасить.

7. Затем выполнить монтаж деталей (шурупы 4,5 х 70 мм)

8. Конструкцию выровнять у стены с помощью строительного уровня и отметить отверстия для просверливания.

9. После этого вставить в просверленные отверстия рамные дюбели и прикрепить раму к стене.

10.После того как конструкция установлена, привинтить рейки для крепления лицевых досок (4 х 50 мм).

11.Перед встраиванием полки вставить в монтажные отверстия светильники. Полку вставить в предусмотренную в конструкции выемку и привинтить (см. чертеж). Затем соединить встроенные светильники с трансформатором.

12.После этого прикрепить лицевые доски к поперечным рейкам с помощью панельных гвоздей.

Шкаф- комод для инструментов в мастерскую своими руками – чертежи

© При подготовке статьи использованы материалы замечательного журнала WoodМастер
