Обработка эксцентриковых деталей на различном оборудовании

Состав и виды

Фирмы-производители выпускают целый ряд модификаций эксцентриковой стяжки, составляющими элементами которых являются:

стойка (шток);
футорка (выполняет функцию гайки);
эксцентрик;
металлическая или пластиковая втулка, дюбель;
заглушка для минификса – на усмотрение изготовителя.

Сборка массивных элементов мебели подразумевает использование усиленного эксцентрика, который облачен в корпус и имеет добавочную футорку. Стяжку в данном случае можно закрутить, установив отвертку под наклоном.

Производители фурнитуры также предлагают сборщикам мебели угловые (с шарниром) и двухсторонние эксцентрики. Только в последнее время они не пользуются спросом.

Все составные части эксцентрика подразделяются по следующим параметрам:

роду футорки;
размеру и диаметру;
виду стойки – короткая (до 3,8 см), длинная (до 5,8 см), двусторонняя;
виду прикрепления стойки – саморез или винт.

Используются подобные минификсы для сборки изделий из древесно-стружечной плиты или ЛДСП. Применять такие стяжки желательно в укромных местах, где практически не будет заметно крепежных следов. Разглядеть можно только эксцентрик, да и то лишь с внутренней стороны. В последствии, для придания эстетического вида мебели, его скрывают заглушкой.

Последовательность сборки

Чтобы устанавливать эксцентрики, необходимо иметь определенный инструмент:

набор сверл диаметром 7,0 мм (для корпуса штока), 53,0 мм (для закручивания стойки);
шуруповерт;
фрезер Форстнера диаметром 15,0 мм;
отвертка, карандаш, шило и угольник (линейка).

Последовательность действий по сборке такова:

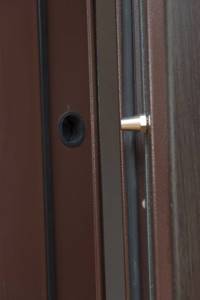

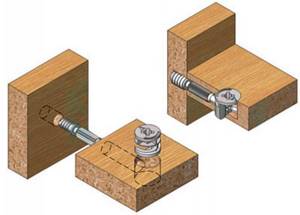

в плоскость тела панели, к которой потом торцевой стороной будет подсоединяться другая деталь, вворачивается стойка рестекса (restex);
в торец второй полки монтируется эксцентрик, затягивающий шток поворотом в себя.

Чтобы соблюсти предельную пунктуальность в присадке нужных отверстий, часто используется шаблон.

Плюсы и минусы крепежа

Крепежное соединение минификс у мастеров вызывает только положительные эмоции, так как оно обладает очевидными преимуществами перед другими видами крепежа.

Сборщики мебели придают особое значение таким достоинствам эксцентриков, потому как они:

Легко справляются с внушительными нагрузками. Эксцентриковый крепеж очень надежен и способен претерпевать большое количество сборок/разборок деревянных конструкций без потери прочности и качества соединения.
Весьма долговечная и экономичная крепежная деталь.
Увеличивает жесткость изготовленного изделия.
Эксцентрики относятся к стяжке быстрого или скоротечного монтажа. Сборка всевозможной мебели с вмонтированными минификсами минимальна по времени и для ее проведения потребуется всего лишь классическая, шлицевая отвертка.
Элементарность сборочных работ позволяет любому обывателю осуществить монтаж своими руками.
Абсолютно не портит эстетический вид изделия – не заметен после установки и не оставляет видимых дефектов и повреждений.

Существенных недостатков у таких зажимов не имеется, но все же некоторые минусы прослеживаются:

Стоимость эксцентрика несколько больше, чем у типичных конфирматов. Если сборка единицы мебели предполагает значительное количество такого крепежа, то окончательная стоимость изделия изрядно возрастет.
Технология монтажа не совсем простая, необходимо сделать три отверстия для крепления и иметь в наличии специальное, точное оборудование.
Высокая требовательность к точности разметки, без которой обеспечить прочность сочленения узлов мебели вряд ли получится.
Во время эксплуатационного периода стяжка может немного ослабеть.

Для получения долговечного, качественного и прочного предмета мебели стоит взять на вооружение именно такой крепежный элемент.

Технически правильно провести сборку корпусной мебели самоучкам-любителям помогут видео уроки и фотоматериалы, которые можно отыскать в интернете. Так же можно изучить инструкцию, которая прилагается к изделию.

Смотрите видео, в котором специалист рассказывает об эксцентриковой стяжке в мебельном производстве:

Источник: anatomia-remonta.ru

Виды комплектующих для мебели, их назначение и методы установки

Сегодня дизайнерам предоставлена полная свобода действия. Мебельные производители шагнули далеко вперед, поэтому сейчас мы наслаждаемся разнообразными моделями и выбираем понравившиеся комплектующие для мебели. Но дизайн не может быть полноценным без мебельной фурнитуры, которая влияет на технические характеристики и функциональные возможности изделий.

Фурнитура

Мебельная фурнитура – это всевозможные крепежи, ручки, завесы, опоры и декоративные элементы. Они изготавливаются из металла, дерева, пластика и других материалов. Металлические изделия обрабатываются специальными антикоррозийными средствами, чтобы продлить срок их эксплуатации. Для конструкций люкс-класса фурнитура может иметь позолоченное или серебряное покрытие, а также отделку из страз, хрусталя или натуральных камней. Условно фурнитуру можно классифицировать по видам.

Соединительная фурнитура – соединяет и фиксирует детали между собой. К этой группе относятся неразъемные, разъемные и подвижные элементы:

К неразъемным соединениям относятся шурупы, стяжки, винты, гвозди, болты, кронштейны, крючки, обивочные «пуговицы» мягкой мебели. Стяжка может быть эксцентриковой или соединительной. Оцинкованная сталь используется для эксцентриковой стяжки и делает ее прочной. Для стяжки «уголок» не требуются дополнительные отверстия в торцах мебели. К резьбовым стяжкам относятся гайка и винт, которые создают прочное соединение. Также для быстрого соединения используют клиновую стяжку. Ее основу составляют пластины, клинья и скобы. Стяжки соединяются традиционными винтами;
Разъемные соединения ? это ручки для дверей, щеколды, держатели для полок, магнитные устройства, замки, засовы. Для крепления разъемных конструкций используют винты и саморезы;
Подвижные ? это петли, «рельсы» для параллельного движения двери, микролифты. Пневматические механизмы и шарикоподшипниковые направляющие берут всю нагрузку на себя.

Для мебели, изготовленной из плит ДСП, не рекомендуют использовать рояльные петли, которыми пользовались несколько десятилетий назад. Сегодня производители используют четырех шарнирные конструкции, которые называются «лягушка». Они выдерживают 10-тысячный цикл открытия/закрытия двери.

Разъемная

Подвижная

Неразъемная

Поворотные элементы ? к ним относятся карусель-механизмы, конструкции для раздвигания столешниц, для направления движения изделий. Например, полка поворачивается по оси и позволяет легко достать нужный предмет. В основном мебельные конструкции построены с применением направляющих систем, которые используются для выдвижения элементов. Они могут выдвигаться полностью или частично. Благодаря специальным роликам, такие системы работают плавно и практически бесшумно. Изготавливают их из стали, фторопласта или дюралюминия. Если рассмотреть важность фурнитуры в процентном отношении к себестоимости корпусной, мягкой и кухонной мебели, то получим такие результаты: в корпусной мебели фурнитуре отводится 10-15% от всей стоимости изделия. Для кухни важность фурнитуры составляет 25% от стоимости гарнитура, а для мягкой мебели это 30-40% от себестоимости изделия.

Поворотные

Фурнитура для сборки ? при покупке мебели, необходимо обратить внимание на фурнитуру и обивочную ткань, определить их качество и прочность. А также на детали сборки изделия, к которым относятся мебельные уголки, конфирманты, рафиксы, минификсы и шканты:

Мебельные уголки ? простые, дешевые и доступные виды соединения. На строительном рынке они представлены разных размеров, выполненные из пластика и металла. Уголки предназначены для крепления навесных деталей в пеналах и шкафах. Они просты в установке, имеют низкую цену, но заметны, что немного портит дизайн конструкции;
Конфирмат ? мебельный еврошуруп, который получил название от немецкой фирмы-изготовителя. Шурупная мебельная стяжка, состоящая из стального стержня с тупым кольцом, головки и массивной резьбы, способна соединить сразу несколько деревянных элементов. Конфирмат виден в конструкции, поэтому его маскируют заглушкой. Самыми распространенными являются шурупы с размерами 7х50 мм или 6,3х50 мм;
Шкант ? соединительный элемент, который служит для сборки мебельных деревянных, фанерных и выполненных из плит ДСП деталей. Он изготовлен из твердых древесных пород и имеет цилиндрическую форму, на которую нанесены фаски. Сегодня производят и пластиковые шканты. Они усиливают мебельные соединения с конфирматом, минификсом и рафиксом. В качестве самостоятельного крепежного элемента используется с клеем ПВА;
Минификс ? представляет собой эксцентриковую стяжку для мебельных соединений, состоящую из двух частей ? штока и эксцентрика. Минификс имеет различную конструкцию, что дает возможность увеличить длину элемента и соединить его под разным углом. Для установки используют фрезу ?15 мм и сверла, с помощью которых просверливают три отверстия. Крепление получается сложным, и требует точного расчета;
Рафикс ? используют в видимых местах для соединения мебельных деталей столешниц, боковых частей мебельных конструкций. Он устанавливается на двух отверстиях, имеет эксцентриковый механизм и шток. У рафикса красивый эстетичный вид, но он не обладает особой прочностью.

Шкант

Рафикс

Минификс

Мебельные уголки

МинификсФасады

В мебельной конструкции все видимые детали, которые выходят на фронтальную или боковую плоскость, называются фасадами. Их конфигурация и цвет определяют стиль мебели и задают тон всему помещению.

Основные виды фасадов:

Дверцы;
Лицевые стенки ящиков;
Горизонтальные и вертикальные декоративные накладки;
Мебельные карнизы.

Фасад легко отстегивается от присадочного крепления, заменяется новым и регулируется в вертикальном, горизонтальном и наклонном положениях. К замене фасадных элементов приводят разные обстоятельства ? неаккуратное использование, механическое повреждение, устаревший дизайн, изменение цвета конструкции от воздействия ультрафиолетового излучения. Для изготовления мебели своими руками используют цельные ? «глухие» и сборные рамочно-филенчатые фасадные элементы.

Чаще всего для производства фасадов используются:

Плита ДСП;
Плита МДФ;
Натуральное дерево (массив);
Мебельный щит;
Металл (нержавеющая сталь, алюминий);
Стекло.

Бюджетную мебель изготавливают из ламинированной ДСП. Из плит МДФ получаются красивые конструкции, отделанные пленкой, филенкой или шпоном.

К изделиям премиум-класса относятся элементы, выполненные из натурального дерева. Сегодня на рынке представлены современные фасады из алюминиевого профиля. Он органично смотрится со стеклом, пластиком, ротангом и другими материалами. Для наполнения профилей используется натуральная кожа, текстильные волокна, полимерная 3D фотопечать.

ДСП

Стекло

МДФ

Мебельный щит

Натуральное дерево

МеталлРазмеры фасадов

Строительная индустрия представила на рынок широкий ассортимент фасадов с различными размерами. Размер рамочного фасада зависит от профиля, а габариты изделий из плит МДФ зависят от возможностей промышленного оборудования. Например, минимальная высота цельных фасадов имеет размер ? 137-140 мм, минимальная ширина ? 296 мм, а максимальная высота ? 988-1250 мм и максимальная ширина ? 596-1200 мм. А в рамочно-филенчатых фасадах размер минимальной высоты равен 562-573 мм, минимальной ширины ? 296 мм, а максимальная ширина равна 596-896 мм и максимальная высота ? 980-1010 мм. Выбирая фасадное изделие, нужно обращать внимание на красивый дизайн, способность вписываться в интерьер помещения и эксплуатационные характеристики материалов.

Механизмы

Дизайнеры и инженеры-конструкторы мебельного производства работают над новыми и совершенствуют уже существующие механизмы для кухни, корпусных наборов и мягких изделий. Благодаря подъемным системам, открывание фасадных элементов происходит тихо и легко. Они могут быть зафиксированы на любой высоте и в любом положении. Рассмотрим основные виды подъемников.

Складные ? их используют для многоярусных навесных шкафов и двустворчатых фасадов;
Откидные ? механизмы устанавливают на большие глухие фасады верхнего яруса, если в конструкции присутствуют нависающее искусственное освещение и козырьки;
Вертикальные ? поднимают фасадные элементы вверх на любых ярусах навесной конструкции;
Поворотные механизмы ? способны повернуть и остановить цельный фасад при открывании в любом положении;
Механические ? они способствуют открыванию дверок в верхнем и нижнем положении;
Газовые лифты или газлифты обеспечивают плавное открывание и закрывание фасадных деталей. Автоматические газлифты не способны зафиксировать открывание дверок в определенном положении. Газлифты, в конструкции которых присутствуют пошаговые или фрикционные открывания, имеют возможность фиксации дверки на любой высоте. Этот механизм удобный для жильцов с невысоким ростом и высоким расположением шкафчиков.

Складные

Поворотные

Механические

Откидные

Газовые

Вертикальные
Виды выдвижных механизмов:

Роликовые направляющие относятся к самым простым и бюджетным механизмам. Стальные полозья в них скользят при помощи пластиковых или покрытых резиной роликов. Их конструкция снижает шум во время выдвижения мебельных ящиков;
Метабоксы представляют собой роликовую систему с двумя симметричными металлическими боковинами, которые двигаются по роликовым направляющим. Они выдвигают изделие частично (3/4) или полностью на 270-550 мм и выдерживают максимальную динамическую нагрузку до 25 кг;
Шариковые ? телескопические направляющие, которые используют в своей работе профессиональные мебельщики. Система позволяет полностью и плавно открывать ящик, она прочная, бесшумная и износостойкая;
Тандембоксы ? выдвижная система, которая обеспечивает открывание ящика легким нажатием руки на фасад.

Выбор шкафа, комода, прихожей, кухни зависит от выдвижной системы, так как ящики, присутствующие в конструкции, находятся в постоянной эксплуатации. Покупая мягкую мебель, особое внимание нужно уделить дивану и его механизму трансформации.

Виды механизмов трансформации дивана:

Раскладной;
Выдвижной;
Разворачивающийся.

Основные типы конструкции:

Еврокнижка ? механизм прочный с длительным сроком эксплуатации. Широкие сидения не комфортны для невысоких людей;
Книжка ? простая и прочная конструкция, которая легко преобразовывает диван в спальное место. Его нельзя ставить близко у стены, так как для раскладывания требуется значительное пространство;
Французская раскладушка ? система относится к гостевому типу. Чтобы его разложить, нужно потянуть за нижнюю часть дивана и 3 мягких элемента вытянутся в спальное место. Механизм не приспособлен к частой трансформации. Он подходит к небольшим помещениям;
Выкатной диван ? механизм состоит из двух сегментов, которые расположены в конструкции дивана. Когда вытягивается передняя нижняя часть, то освободившееся место занимает спинка-подушка. Конструкция имеет компактные размеры и позволяет получить комфортное место для сна. Но нужно следить за тем, чтобы ролики не поцарапали пол;
Аккордеон ? механизм трансформации, который делает место для сна высоким и комфортным. В сложенном состоянии он компактный, но для его раскладки требуется свободная площадь. Система дополнена бельевыми ящиками;
Дельфин ? механизм для углового дивана. Потянув за специальный ремешок, выдвигается скрытая часть конструкции, которая дополнит сиденье дивана для формирования спального места. Он комфортный и просторный;
Клик-кляк ? аналог механизма «книжка». Отличие в том, что спинка может находиться в промежуточном варианте, что дает возможность человеку находиться в полулежачем состоянии. Для механизма трансформации требуется свободное место у стены.

Выкатной

Клик-кляк

Еврокнижка

Книжка

Французская раскладушка

Аккордеон

ДельфинДля внутреннего наполнения

При производстве корпусной мебели, кухонных гарнитуров, шкафа-купе и других видов конструкций в первую очередь внимание уделяется их функциональности. Сегодня внутренние наполнители мебельных конструкций удобные и эргономичные. Виды внутреннего наполнения для кухонных гарнитуров:

Сушилка для посуды;
Лоток для хранения столовых приборов;
Сетчатая корзина;
Поворотная карусель;
Подъемный механизм;
Бутылочница;
Колонна;
Мусорное ведро.

Внутреннее наполнение шкафа-купе делится на три части:

Основную ? вешалки и полочки;
Верхнюю ? антресоли для длительного хранения вещей и головных уборов;
Нижнюю ? выдвижные отделы для хранения документов, бижутерии, а также отделения для сезонной обуви.

В шкафах-купе максимальная нагрузка на полочки рассчитана на 70 кг и позволяет хранить бытовую технику. На выдвижных полках складывают футболки, джинсы, рубашки. Для вещей, которые должны храниться на вешалке устанавливают пантограф.

Он крепится на заднюю или боковые стороны полочки. Пантограф может выдвигаться вручную или с помощью пульта управления. Без мебельных комплектующих невозможна сборка конструкций. Именно от них зависит исправная, бесперебойная эксплуатация и эстетичная характеристика изделия.

Видео

Post Views: 108

Особенности крепления

Эксцентриковые стяжки для мебели состоят из таких частей:

стойка (другое название – шток, может быть как саморезом, так и винтом);
эксцентрик;
футорка (выполняет функции гайки).

Иногда в комплекте есть втулка, она же муфта, чтобы вворачивать стержень не в древесину или пластик, а в нее. При большом диаметре стяжки добавляется пластиковая декоративная заглушка на лицевую сторону. Втулка увеличивает износостойкость и прочность – металлическая деталь не так расшатывается, как проделанное отверстие в ДСП. Так что лучше выбирать фурнитуру с муфтами, чтобы избежать поломок и продлить срок эксплуатации мебели.

Основа принципа действия достаточно проста: в круглое отверстие на мебели вставляется муфта, в нее вворачивается стойка, а эксцентрик соединяет их сбоку. Если сверху остается видна какая-то неэстетичная деталь, то надевается заглушка.

Эксцентриковые мебельные стяжки также называют минификсом или растексом.

Если минификс уже встроен в нужное место, вставлена втулка и эксцентрик, монтаж не займет много времени. Единственный инструмент, который может потребоваться, – плоская отвертка.
Данный тип фурнитуры очень износостойкий и выдерживает неоднократную сборку и разборку, при этом не разбалтывается, не теряет своих качеств и прочности.
С лицевой стороны стяжка незаметна и не портит дизайн изделия, увидеть ее можно только изнутри, да и здесь при необходимости используют заглушку.
Возможность крепить детали под разными углами (самые частые варианты – 90, 135 и 180 градусов).
Крепление добавляет жесткости всей конструкции.
Сокращение числа запчастей, например, если крепить столешницу напрямую к бокам, царги не понадобятся.
Долгий срок службы и способность удерживать большой вес.

Как закрутить эксцентрики на мебели?

Надежность, долговечность, привлекательный внешний вид – основные требования, предъявляемые к деревянной корпусной мебели. Эксцентриковая стяжка – специальное крепежное соединение, которое обеспечивает выполнение этих требований. Его также называют «растекс» или «минификс».

Преимущества эксцентриковой стяжки:

повышение прочности соединения, за счет того, что стяжка выступает в качестве ребер жёсткости;
обеспечение скрытого соединения, то есть отсутствие на мебельных фасадах видимых элементов креплений;
возможность крепления деталей под разными углами;
неоднократная сборка и разборка конструкции без потери соединения.

Основным недостатком, ограничивающим использование этого вида крепежа, являются сложности, возникающие при его установке, и по стоимости этот вид крепления дороже, чем другие.

Виды эксцентриковой стяжки

Минификс состоит из двух основных элементов:

Шток, служащий винтом эксцентриковой стяжки.
Эксцентрик – имеет вид цилиндрической поверхности, насаженной на вал так, что их оси параллельны, но не совпадают. Предназначение эксцентрика – преобразовывать движение вращения в поступательное движение.

Дополнительные элементы мебельного минификса, которые могут быть в комплекте:

заглушка, выполняет декоративную функцию;
втулка (дюбель, футорка) из пластика или металла, выполняет функцию гайки (производители постепенно отходят от производства стяжки такой конструкции).

Стандартные виды эксцентриковых стяжек могут отличаться размерами эксцентриков и штоков. Наибольшее распространение получили эксцентрики диаметром 15 мм, но могут быть 12 мм и 25 мм, и глубиной — 12,5 мм.

Стандартный диаметр тела винта 6 мм и 8 мм. Они могут быть длиной:

10 мм – применяются, в основном, при сборке полок;
26 и 34 мм – используются для крепежа ответственных деталей в мебели.

Кроме стандартной стяжки бывают менее распространённые виды:

угловые – представляют собой два винта, соединенных шарнирно и два эксцентрика, применяются для соединения деталей под углами, отличными от 90 градусов, но применяются нечасто, так как в мебели все углы, в основном, прямые;
двухсторонние – в комплекте 2 эксцентрика и двухсторонний соединительный винт, длиной до 84 мм, предназначается для закрепления, например, смежных полок, расположенных с двух сторон от стенки.

В зависимости от материала, из которого сделаны элементы крепления, стяжка бывает:

пластмассовая – используется для соединения небольших конструкций, на которые не воздействует существенная нагрузка;
металлическая – применяется для соединения громоздких конструкций, например кухонной мебели, может быть усилена корпусом, в который помещается футорка.

Лидер производства крепежного оборудования – немецкий концерн Hettich, разработал минификсы Rastex 15 (для панелей 12-22 мм) и Rastex 12 (соединение панелей толщиной 12 мм). Инновация заключается в том, что эксцентрики отливаются под давлением из цинкового сплава. Они имеют внешние и внутренние зубчатые фиксаторы, благодаря которым повышается надежность крепления и исключается смещение деталей при сборке.

Такой тип крепления, как минификсы применяют тогда, когда надо скрыть крепежные элементы, к примеру, на мебельном фасаде. Из-за особенностей сверления пазов под винт и эксцентрик этот способ распространен, в основном, при фабричном монтаже мебели. Но знание основных принципов, наличие специализированного оборудования и небольшие навыки позволят освоить этот вид креплений и начинающему домашнему мастеру.

Основное назначение эксцентриковой стяжки — соединить детали под прямым углом. Такое соединение бывает:

Оно применяется для спряжения мебельных деталей столов, тумб, комодов. Таким же способом соединяются детали при монтаже шкафов и полок. Специалисты рекомендуют использовать как дополнение деревянные шканты, которые будут направлять соединяемые элементы, а эксцентрик их будет стягивать.

Механизм соединения элементов мебели при помощи минификса без втулки заключается в следующем:

В отверстие диаметром 5 мм на поверхности одного из соединяемых элементов вкручивается винт.
На винт отверстием, размером 8 мм, расположенным в торцевой части, надевается второй элемент.
В паз на поверхности второго элемента, диаметром 15 мм, вставляется эксцентрик.
С помощью отвертки эксцентрик проворачивается в направлении движения часовой стрелки на 180 градусов, фиксируя соединение. Может использоваться простая отвертка, плоская или крестообразная, или шестигранный ключ.

Принцип скрепления деталей стяжкой со втулкой подобный. Различие заключается в том, что отверстие под основание винта выполняется сверлом 10 мм, в нем на клей ПВА закрепляется пластиковая втулка, куда вкручивается винт. Остальные этапы такие же, как и при использовании минификса без втулки.

Сборка мебели этим методом при наличии опыта подобной работы осуществляется просто и быстро.

Разберем, как работает этот тип крепления на примере сборки ящика для комода и непосредственно комода.

Сборка ящика

Сборку ящика с эксцентриковой стяжкой рекомендуется осуществлять в такой последовательности:

Закрутить эксцентриковый винт в фасадную поверхность ящика.
В выемки по бокам отверстия под винт вставить шканты, уплотнить их молотком.
Вставить на шканты и шток боковую часть ящика.
Молотком помочь боковине плотно занять место.
Вставить до упора в паз в боковине эксцентрик.
Не прилагая большие усилия, провернуть эксцентрик до упора.
Повторить все действия с другой стороны.
Вставить в пазы дно ящика.
Евровинтами прикрутить вязку ящика.
Степлером зафиксировать дно.
С боковой стороны дотянуть евровинты ключом.
Прикрепить ручку.

Сфера применения

Эксцентриковую стяжку часто применяют для мебели, которую нужно часто перевозить в разобранном виде или убирать на хранение после каждого использования (складные столы, диваны-раскладушки и так далее). Не подведет такая фурнитура и в том случае, если ей нужно будет выдержать большой вес – она очень прочная, особенно при включении в набор дополнительной футорки и корпуса.

Обычно именно минификсы рекомендуют для Г-образных и Т-образных креплений под прямым углом, ведь даже в таких условиях они вполне надежны. Также эксцентриковые стяжки полезны там, где дизайн подразумевает отсутствие торчащих креплений, например, с их помощью можно присоединить мебельный фасад.

На практике с помощью таких стяжек прикручивают столешницы, днища, задние стенки комодов, шкафов-купе, пеналов, тумбочек и прочего. Еще одна сфера применения – встроенная мебель. Разнообразные подвиды позволяют подобрать фурнитуру как для крупногабаритных предметов, так и для миниатюрных.

Материалы изготовления

Эксцентриковые стяжки изготавливают как из металла, так и из пластика. Пластиковые разрезные-распорные лучше подойдут для небольших горизонтальных предметов вроде полок, для легких изделий. Вмонтировать их гораздо проще, достаточно вставить шток в неразрезной конец и несколько раз ударить молотком. Однако, если на них давит большой вес, такие футорки могут излишне раздаться в ширину и повредить ДСП: рано или поздно появится трещина, которая потом поползет дальше. Для закрепления пластика иногда советуют использовать клей: его заливают в лунку, куда вставляется муфта.

Металлический минификс вкрутить сложнее, зато он выдержит, например, тяжелый кухонный гарнитур, не повредив при этом саму мебель. Клей здесь точно не требуется, зато нужно зенкование – дополнительное выравнивание отверстий. В отличие от пластика, сталь не настолько податлива и не примет под давлением форму, соответствующую углублению.

При монтаже стяжек с последующей перевозкой готового изделия нужно помнить, что пластик не поцарапает соседние детали, а металл может. Если были выбраны втулки из нержавеющей стали, нелишним будет принять дополнительные меры безопасности.

Размеры

Размеры эксцентриковых стяжек разнятся. Высота стойки может варьироваться от 38 до 58 миллиметров. Диаметр обычно составляет 12, 15 или 25 мм, самый распространенный вариант – 15 мм. Сами стяжки могут быть 5 на 50, 7 на 50 и 7 на 70 миллиметров. Чтобы выбрать нужную, необходимо оценить вес, который ей придется выдерживать, а также размеры отверстий под крепления. Например, для небольшой полочки достаточно маленькой стяжки. Зато при сборке крупногабаритных изделий стоит задуматься об усиленных креплениях с дополнительной футоркой и корпусом.

Для полок обычно выбирают шток длиной около 10 миллиметров, а эксцентриковая стяжка мебели больших размеров уже требует длинную стойку – от 26 до 34 миллиметров.

Нюансы монтажа

Необходимо знать, как установить эксцентриковую стяжку: при неправильном использовании она будет практически бесполезна и потеряет все свои преимущества. Начать следует с разметки: поставить карандашом или мелом отметки там, где планируется просверлить пазы. Оптимальный отступ от края составляет не менее 10 мм, на обеих соединяемых деталях он должен быть одинаковым. Отверстие под шток не должно располагаться от кромки менее, чем на половину толщины эксцентрика. Чаще всего к приобретенной мебели в специализированном магазине прилагается инструкция по сборке, где обычно даются все необходимые рекомендации. При неточной наметке отверстий с большой долей вероятности можно сказать, что стержень будет болтаться, и стяжка будет слабой. Поэтому измерения должны быть с минимальными погрешностями.

Второй шаг – это присадка. Очень важно просверлить все отверстия аккуратно, не сделав их сквозными, ведь от этого сильно зависит качество результата. На используемое сверло разумно будет надеть ограничитель. Из инструментов понадобятся: дрель и фреза или шуруповерт. Размеры сверла выбираются исходя из заявленных размеров штока. В большинстве случаев подойдет диаметр около половины сантиметра, чтобы закрепить со стороны самореза. Для того отверстия, где происходит соединение стойки с эксцентриком, обычно нужно сверло около 8 мм в диаметре, но все зависит от конкретного крепления.

Узнать, какого размера должно быть отверстие под эксцентрик, достаточно легко: высота головки около 3 мм, еще столько же нужно, чтобы захватить головку. То есть из общей длины штока нужно отнять 6 мм.

Установка эксцентриковой стяжки стандартного размера потребует сверло 15 мм в диаметре, это позволит скрепить детали без зазора – так будет прочнее и эстетичнее. В качестве инструмента лучше всего подойдет фреза. Для более точной разметки применяются трафареты и даже специальный кондуктор, при желании их можно приобрести в магазине. Если предстоит работать с деревом, лучше взять специальное сверло именно под этот материал, иначе во время работы есть шанс сильно повредить внешний вид изделия.

Присадка под эксцентриковую стяжку

Присадка эксцентриковой стяжки — это самый сложный этап сборки мебели. Здесь важно точно выполнить все отверстия, так как от этого зависит качество соединения деталей. Присадка выполняется с помощью трех режущих инструментов два сверла и фрезы. Отверстия под эксцентриковые стяжки могут быть сделаны с помощью дрели, шуруповерта или фрезера. Последний позволяет выполнить присадку с максимальной точностью.

Диаметр сверла под эксцентриковую стяжку выбирают исходя из размеров штока. Для большинства видов штоков диаметр сверла для закрепления штока в деталь составляет 5 мм (со стороны самореза). Для отверстия, через которое шток соединяется с эксцентриком 8 мм. Однако иногда попадается уменьшенный шток, в этом случае применяется сверло диаметром 6 мм для плотной посадки эксцентриковой стяжки.

Для установки эксцентрика применяется фреза. Фреза под эксцентриковую стяжку имеет и другое название сверло Форстнера. Для стандартного эксцентрика применяется сверло диаметром 15 мм. Такие размеры отверстия позволяют посадить эксцентрик точно без зазора, что положительно сказывается на прочность соединения деталей.

Сверление отверстий можно выполнять вручную или использовать готовый кондуктор для эксцентриковой стяжки. Применение кондуктора позволяет сделать отверстия обычной дрелью очень точно. Однако часто приобрести кондуктор бывает сложно и приходится все отверстия выполнять с помощью обычной дрели. В этом случае сверло для эксцентриковой стяжки следует выбирать специальное для дерева. Оно отличается от сверл, которые обычно есть в каждом доме. Благодаря особой конструкции оно позволит правильно просверлить все отверстия.

С помощью мебельного кондуктора, показанного на рисунке выше, можно выполнить всю разметку и сделать все отверстия под эксцентриковую стяжку. Порядок работы с кондуктором следующий. Сначала кондуктор устанавливается на деталь и отмечается место паза под эксцентрик через соответствующее отверстие на кондукторе. Далее фрезой делают отверстие под эксцентрик. В соответствующее отверстие на кондукторе вставляют разметочный штифт. После чего устанавливают кондуктор на деталь и сверлят отверстие под шток эксцентрика. Так за несколько операций получается очень точная присадка под эксцентриковую стяжку.

Преимущества эксцентриковой стяжки:

повышение прочности соединения, за счет того, что стяжка выступает в качестве ребер жёсткости;
обеспечение скрытого соединения, то есть отсутствие на мебельных фасадах видимых элементов креплений;
возможность крепления деталей под разными углами;
неоднократная сборка и разборка конструкции без потери соединения.

Эксцентриковая стяжка — что это такое?

Эксцентриковая стяжка состоит из частей фурнитуры, которую необходимо соединять с помощью специальных креплений. Эксцентриковая стяжка является наиболее экономичным вариантом, так как ее можно использовать несколько раз.

Она характеризуется прочностью, надежностью и высоким уровнем износоустойчивости, что значительно продляет срок ее эксплуатации.

Эксцентриковая стяжка состоит из стока, который имеет т-образную головку, и специального фиксатора, который называется эксцентриком. Эксцентрик может иметь различный диаметр:

12 миллиметров;
15 миллиметров;
25 миллиметров.

Эксцентриковая стяжка характеризуется невидимостью с внешней ее стороны, что предоставляет массу удобств во время ее использования. Благодаря использованию минфикса количество использованных изделий значительно сокращается.

В состав эксцентриковой стяжки входит цилиндр. Его установка производиться в специальное отверстие, которое находиться в детали. Данную деталь необходимо присоединить к основной части стяжки.

Также эксцентриковая стяжка состоит из заглушки, с помощью которой торцевая поверхность эксцентрика закрывается.

Как крепить эксцентриковую стяжку?

Крепление эксцентриковой стяжки производиться с помощью сверла, фрезы, линейки, шуруповерта, шила и карандаша. В деталях, которые предназначаются для соединения, делаются три отверстия.

Все эти отверстия должны иметь разные размеры. Далее необходимо сделать отверстие на 5 миллиметров. С этой целью используется сверло.

В другой детали делается также два отверстия. С этой целью используется фреза. Толщина отверстия должна полностью соответствовать толщине эксцентрика. Это обеспечит его максимально точное вхождение. В торце детали с помощью сверла необходимо сделать еще одно отверстие.

На последнем этапе необходимо вкрутить шток эксцентрика. На данное приспособление насаживается вторая деталь. С помощью минификса данная конструкция зажимается.

Также можно собрать минфикс с пластмассовой втулкой. Данное действие производиться аналогично установке минфикса из металла.

Как пользоваться эксцентриковой стяжкой?

С помощью эксцентриковой стяжки осуществляется соединение различных деталей. Используется эксцентриковая стяжка для крепления столешниц различных столов, комодов, шкафов и т.д.

Для использования этого вида стяжки необходимо просверлить два отверстия в верхней части ножки мебели. Производиться это действие с целью установки фиксаторов.

На торцевой части мебели необходимо также просверлить аналогичные отверстия. Благодаря этому действию можно получить сквозной канал.

Аналогичные отверстия необходимо просверлить в столешнице, в которые вкручивается шток, имеющий т-образную головку. Ножку мебели необходимо приложить к столешнице так, чтобы их отверстия совпадали.

Далее необходимо просунуть через этот канал шток. Заключительным этапом является прокручивание эксцентрика. Делается это по часовой стрелке. Эксцентриковая стяжка является достаточно качественным креплением, которое широко используется для мебели.

Для чего нужна стяжка пола? – ответ на вопрос смотрите здесь

При выполнении этого вида стяжки необходимо максимально точно располагать отверстия в деталях. Благодаря этому шток стяжки и эксцентрик располагается максимально правильно. В противном случае можно испортить, как дверной замок, так и само изделие.

А также смотрите полезный видео материал об эксцентриковой стяжке:

Как уже упоминалось выше, для установки эксцентриковой стяжки в соединяемых деталях нужно сделать три отверстия разного диаметра.

Источник: glavspec.ru

Присадка под эксцентриковую стяжку

Высверливание отверстий, или как говорят, присадка под эксцентриковую стяжку, — стадия от которой зависит качество крепления элементов мебельной конструкции. Сам процесс сверление пазов сопровождается сложностями. Важно не только соблюдать все размеры, но и учесть, что паз под эксцентрик не должен быть сквозным. Для его высверливания необходимо воспользоваться специальным сверлом Форстнера и ограничителем глубины при сверлении. Самостоятельно впервые выполнить такую работу непросто.

фрезер и сверло Форстнера;
дрель с двумя сверлами по дереву (диаметром 5 мм и 8 мм);
шуруповерт или отвертка.

Для установки такого соединения требуется просверлить три отверстия различных по диаметру и глубине. Обязательный порядок действий при просверливании пазов под мебельные минификсы, следующий:

Проделать в поверхности одного из скрепляемых элементов несквозной паз для установки эксцентрика. Стандартные размеры паза: диаметр 15 мм и глубина 12,5 мм. Его центр располагается от торца детали на расстоянии, соответствующем длине штока. Его высверливают сверлом Форстнера, благодаря чему эксцентрик можно без зазоров посадить в паз. Чтобы точно высверлить такой паз следует воспользоваться ограничителем глубины. Иначе есть вероятность испортить поверхность мебели, если сверло пройдет насквозь.
Высверлить отверстие под винт в торце этого же элемента перпендикулярно пазу под эксцентрик. Если он имеет диаметр – 8 мм, то и отверстие должно иметь такие же размеры. Оптимальное расстояние между центром отверстия в торце под такой шток и поверхностью элемента мебели – 8 мм (середина толщины ЛДСП).
Для укрепления винта в поверхности второй сопрягаемой детали проделать несквозное отверстие (глубиной 12 мм и диаметром 5 мм).

Еще один способ сделать пазы под присадку – применить готовый кондуктор. Он облегчит работу по разметке и сверлению. При работе с кондуктором рекомендуется такой порядок действий:

Установить кондуктор на деталь, отметить место расположения паза под эксцентрик через специальное отверстие в кондукторе.
Фрезой Форстнера сделать паз под эксцентрик.
Вставить в отверстие кондуктора штифт для разметки. Установить кондуктор на торцевую часть детали и высверлить отверстие под винт.
Сделать установочное отверстие для винта во второй детали.

Таким» образом, эксцентриковая стяжка является оптимальным вариантом крепления фасадных деталей корпусной мебели. В домашнем производстве ее применение несколько ограничено из-за сложности выполнения пазов под конструктивные элементы стяжки. Но при наличии специализированных, доступных по цене приборов (кондуктор, фрезер) с такой задачей сможет справиться даже начинающий мастер. Эксцентриковая стяжка незаменима в случае необходимости обеспечить незаметность креплений и при частой разборке мебели.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Стяжка эксцентриковая − это вид соединительной фурнитуры. Она прочная и надежная, малозаметная, а использовать ее можно неоднократно. О монтаже, преимуществах и разновидностях эксцентриковой стяжки сегодня расскажут эксперты ЭтотДом.

Содержание:

Особенности эксцентриковой мебельной стяжки, правила установки

При производстве мебели используются разного вида крепежи, которые обеспечивают надежность и долговечность конструкции. Наиболее распространенной в последнее время стала стяжка эксцентриковая мебельная. Также она известна под названиями «минификс» или «растекс». Стяжка эксцентриковая позволяет скреплять элементы под разными углами, собирать и разбирать изделия несколько раз. Мебель, собранная с использованием такого элемента, невероятно прочная.

Эксцентриковая стяжка мебельная установка, сборка мебели, инструкция

Мебельная эксцентриковая стяжка это один из видов крепежа применяемый при производстве мебели. Она позволяет скрыть места крепления деталей, что положительно сказывается на дизайне изделий. Другое достоинство эксцентриковой стяжки в том, что она позволяет многократно собирать и разбирать мебель без потери прочности соединений, например, при транспортировке. Однако при всех своих достоинствах она сложнее в установке, чем другие виды мебельного крепежа. Поэтому очень важно правильно выполнять все инструкции по установке приведенные в этой статье.

Содержание

Сборка мебели эксцентриковыми стяжками выполняется в следующей последовательности. Стяжка состоит из двух частей эксцентрик и шток. Принцип работы этого крепежа очень прост. В одну деталь закрепляется шток, в другую эксцентрик. Далее детали соединяются и поворачивают эксцентрик, который фиксирует детали. Сборка и разборка мебели с помощью эксцентриковых стяжек выполняется очень быстро и просто, что является большим достоинством этого типа крепежа.

Эксцентриковая стяжка может иметь различные размеры как штоков, так и эксцентрика. Самый распространенный это эксцентрик размером 15 мм. Шток может иметь размер 10, 26, 34 мм. Размер эксцентриковой стяжки выбирают из условий применения. Так для полок хорошо подойдет шток длиной 10 мм, а для соединения деталей мебели выбирают 26 или 34 мм.

Сфера применения

Мебельные крепежи применяются для соединений Г-образного и Т-образного вида. Минификсы востребованы при сборке тумб, столов, комодов. Они соединяют крышки и днища шкафов, также столешницы компьютерных и обеденных столов, тумбочек и комодов. Кроме того, с помощью эксцентриковых стяжек для мебели скрепляют детали, где нет возможности просверлить отверстия. Для горизонтальных элементов, например, полок, удобнее использовать пластиковые стяжки. Громоздкие конструкции собирают при помощи усиленных эксцентриков. Такие крепежи помещены в корпус и содержат дополнительную футорку.

Соединение мебели происходит таким образом, что минификсы остаются практически незаметными. Их можно увидеть только с внутренней стороны изделия. Этот момент можно считать достоинством данного вида креплений, так как они не портят внешний вид мебели. Эксцентриковая стяжка делает сборку изделий простой, быстрой, а также дополнительно придает жесткости всей конструкции.

Видео: установка мебельной эксцентриковой стяжки

Преимущества эксцентриковой стяжки:

повышение прочности соединения, за счет того, что стяжка выступает в качестве ребер жёсткости;
обеспечение скрытого соединения, то есть отсутствие на мебельных фасадах видимых элементов креплений;
возможность крепления деталей под разными углами;
неоднократная сборка и разборка конструкции без потери соединения.

Материалы и комплектация

Эксцентриковая стяжка состоит из 3 элементов: стойки, эксцентрика и выполняющей роль гайки футорки. Существует несколько типов крепежей, которые можно разделить на группы в зависимости от материала их изготовления, длины стойки, диаметру, размеру, виду крепления самореза и футорки.

Если мебель часто разбираете и собираете, такой вид крепежа станет лучшим вариантом. Он идеально подходит для изделий из ДСП и ЛДСП.

Эксцентриковая стяжка мебельная бывает металлической или пластмассовой. Материал зависит от сферы применения предметов интерьера. Например, при сборке кухонных гарнитуров используются металлические крепления, а для небольших предметов подойдут пластмассовые. Стойки могут быть короткими до 38 мм и длинными – до 58 мм. Встречаются минификсы диаметром 12, 15 и 25 мм. Детали диаметром 15 мм являются наиболее распространенными. Для последних, самых больших, предусмотрены специальные заглушки из полимерного материала. Размеры стяжек бывают следующие: 5х50, 7х50, 7х70 мм. Это позволяет использовать их при сборке практически любого вида мебели.

Мебельные крепежи: эксцентрики, уголки, шканты

Поиск по сайту:
Онлайн конструктор для самостоятельного 3d моделирования шкафа!

До создания современных технологий и фурнитуры, мебель изготовлялась плотниками. В качестве крепежей для соединения панелей между собой использовались замковые соединения, шипы, шканты, клинья, эта же «фурнитура» применялась при строительстве деревянных домов и т.д.

Для жесткости соединений использовали клей, естественно, ни о какой идеальной точности в соединениях не было и речи. Только виртуоз, орудуя такими инструментами, как пила, стамеска, мог более менее точно выдержать размеры.

Сейчас такие соединения деталей специально используются для того, чтобы придать мебели стиль «под старину». В этой статье описаны основные крепежи и фурнитура, которые используются в которые используются в шкафах купе, гардеробных, прихожих, и т.д.

Шкант

Этот тип крепления редко используется как самостоятельный, его применяют только для придания жесткости совместно с эксцентриковыми стяжками.

его функция – препятствование смещению панелей относительно друг к другу и придании дополнительной жесткости креплению. Используется совместно с эксцентриковой стяжкой. Производится он из жестких пород натурального дерева, имеет цилиндрическую форму. Это очень простая и дешевая деталь, которая используется в деревянных соединениях с незапамятных времен.

Винтовая стяжка

Винтовая стяжка состоит из винта и бочонка, они используются крепления торца одной панели к пласти другой. Например: крепление полки к боковой панели.

Это очень прочное крепление за счет большого хода стягивания. Единственным недостатком этого крепежа является видимость головки винта с лицевой стороны панели.

Можно, конечно, их закрыть специальными заглушками, но это тоже не панацея. Заглушки на внешней панели шкафа смотрятся не эстетично.

Для установки этого вида крепежа необходимы навыки, новички могут столкнуться с такой проблемой, как совмещение отверстий бочонка с отверстием в торце полки, да и вытащить из своего гнезда не нужный бочонок не так просто.

Но неудобства при сборке и эстетическая погрешность с лихвой компенсируется надежностью и долговечностью соединения. соединения!

Стяжка коническая

Коническая стяжка часто используется для крепления толстых панелей Дсп (25 мм, 38 мм)

Один из его плюсов- отсутствие видимых шляпок с лицевой стороны панелей. В отличии от винта в винтовой стяжке, шток используемый в конической стяжке вкручивается в панель. У самой стяжки – 2 отверстия одно – для штока, которое вкручивается в пласт панели, второе для винта конической стяжки.

Недостатком этого вида крепежа является не большой ход стягивания, при больших нагрузках со временем могут расшататься отверстия под винт штока, тогда стяжка просто перестанет работать!

Мебельный уголок

Довольно простой вид крепежа, прост в установке. Не требует никаких дополнительных отверстий в панелях для его установки. Бывают как металлические, так и пластиковые варианты.

Довольно прочный вид крепления и недорогой по цене. Из недостатков – он виден и выглядит не эстетично, особенно из пластика. Но это основной вид крепления во встроенной мебели, так как эксцентрики и евровинты используют только для крепления полок ДСП между собой.

Евровинт

Этот крепеж чаще используется для сборки модулей кухонной мебели и в мебели класса эконом. Так же, как и у винтовой стяжки, с лицевой стороны боковой панели шкафа видны шляпки евровинта, либо заглушки.

Он вкручивается в торец полки с предварительно просверленным отверстием. Эта стяжка также относится к классу эконом. Для ее установки просверливаются 2 отверстия- в торец полки и в пласть детали. Крепятся они перпендикулярно друг к другу. Чаще всего используются евровинты диаметром с диаметром 7 мм и длиной 50 или 70 мм.

Эта стяжка имеет 2 существенных недостатка:

Во-первых, внешняя боковина шкафа, если за ней много полок, как правило, вся «изуродована» шляпками, либо заглушками евровинтов. Поэтому эти крепежи используются в мебели эконом, в кухнях этот недостаток скрыт благодаря стоящими в ряд тумбами.

Во-вторых , мебель собранная на евровинтах нельзя разбирать и собирать более 3-х раз, так как вкручивание стяжки в торец полки разрушает ее внутреннюю структуру.

Стяжка эксцентриковая

Один из самых популярных на сегодняшний день вид крепежа. Вся качественная мебель собирается именно на эксцентриковой стяжке (минификсы). Принцип действия у нее таков: в пласть детали, к которой торцом будет крепиться другая панель, вкручивается шток эксцентрика, в который в свою очередь через торец другой полки вкручивается в сам эксцентрик, затем эксцентрик поворотом затягивает шток в себя.

Эксцентриковая стяжка всегда используется вместе со деревянным шкантом, который был описан ранее. Шкант обеспечивает дополнительную жесткость узла, препятствует смещению закрепленных панелей относительно друг другу.

Мебель собранную на этой стяжке можно разбирать и собирать неограниченное количество раз! Существуют разные диаметры самого эксцентрика 25, 15, 12 мм.

Так как сам эксцентрик виден на боковой панели, для него предусмотрены заглушки под цвет панели. Из недостатков является ослабление стяжки, в случае самопроизвольного поворота эксцентрика.

Что бы избежать этого, некоторые производители фурнитуры предусмотрели зазубрины направленные в противоположную сторону от его вращения при монтаже, что усиливает сцепление.

Разновидности эксцентриковых стяжек

Как показывает практика, мебель собирается и разбирается с большим трудом, если все крепежи в ней — металлическая стяжка описанная выше. Допустим, чтобы снять одну полку, надо, практически, разобрать пол-шкафа.

Для горизонтальных деталей (полок) удобней использовать «пластиковые» эксцентрики. Принцип действия у них такой же , как и у металлической эксцентриковой стяжки. Единственное отличие в том, что эксцентрик, находящийся в полке, насаживается на вкрученный в пласть боковины шток сверху и не надо для этого разбирать пол-шкафа. В некоторых фабриках такой вид крепежа называется полкодержателем, так как предназначен только для горизонтальных деталей. Горизонтальные полки, собранные с использованием этих стяжек дополнительно стягивают соединение, что усиливает жесткость всего каркаса мебели.

Здесь, сам металлический эксцентрик находится в корпусе, чаще всего в пластиковый. Многократный демонтаж и монтаж мебели не приводит к износу соединений.
